Hydrauliken

Hydraulik zu Freistrom-Pumpen T

Das Freistromrad ist ein «offenes» Laufrad, dessen Leistungsübertragung auf das Fördermedium mit dem Prinzip der hydraulischen Kupplung vergleichbar ist. Egger hat, als Erfinder des Freistromrades, diese speziellen hydraulischen Eigenschaften bis heute konsequent optimiert. Hieraus resultieren verschiedene Laufradvarianten, die für den jeweiligen Einsatzfall optimale Bedingungen bieten.

Verstopfungsarme, sichere Förderleistung dank zurückgesetztem Laufrad und patentierter Axialspirale


Hydraulik zu Freistrom-Pumpen T

Verschleissunempfindlichkeit und schonende Förderung

Durch das Turo® System wird der Hauptteil des Fördermediums (85%) vom Primärwirbel direkt zum Druckstutzen transportiert. Nur 15% des Fördermediums kommen durch den Sekundärwirbel mit dem Laufrad in Kontakt. Dichtspalte, die bei der Feststoffförderung verschleissen und einen Mahleffekt hervorrufen, sind nicht vorhanden. Dies reduziert den schleissen den Angriff auf ein Minimum, und empfindliche Strukturen im Fördergut, wie Kristalle, Bakterienflocken oder Algen, bleiben weitestgehend erhalten. Ein möglicher Verschleiss am Laufrad bildet sich immer symmetrisch aus, d.h. die Wuchtgüte und damit der ruhige Lauf der Pumpe bleiben gewährleistet. Die Förderleistung bricht erst bei fast völlig verschlissenem Laufrad merkbar ab

Hoher, dauerhafter Wirkungsgrad durch optimale Strömungsgeometrien

Ein Bestandteil des Turo® Systems ist auch die patentierte Axialspirale im Gehäuse, denn Egger verwendet speziell auf das Freistromrad abgestimmte Gehäusegeometrien. Dieses optimale Zusammenspiel zwischen Laufrad und Gehäuse verleiht den Egger Turo® Pumpen die für Freistromradpumpen erzielbaren einzigartig hohen Förderhöhen und Wirkungsgrade. Aufgrund der Verschleissunempfindlichkeit bleibt der Wirkungsgrad dauerhaft auch bei längeren Betriebszeiten erhalten.

Grosse Verstopfungsfreiheit bei Feststoffen und Fasern – freier Kugeldurchgang

Dieses Merkmal wird durch das vollständig zurückgesetzte Laufrad erzielt. Festkörper bis zum Durchmesser des Druckstutzens und langfaserige Stoffe verursachen keine Störungen. Es gibt keine Kanäle, die die Feststoffe passieren müssen, und auch keinen Radialspalt zwischen Druck- und Saugseite, der von Fasern verstopfen würde oder die Pumpe zur Blockade bringen könnte.

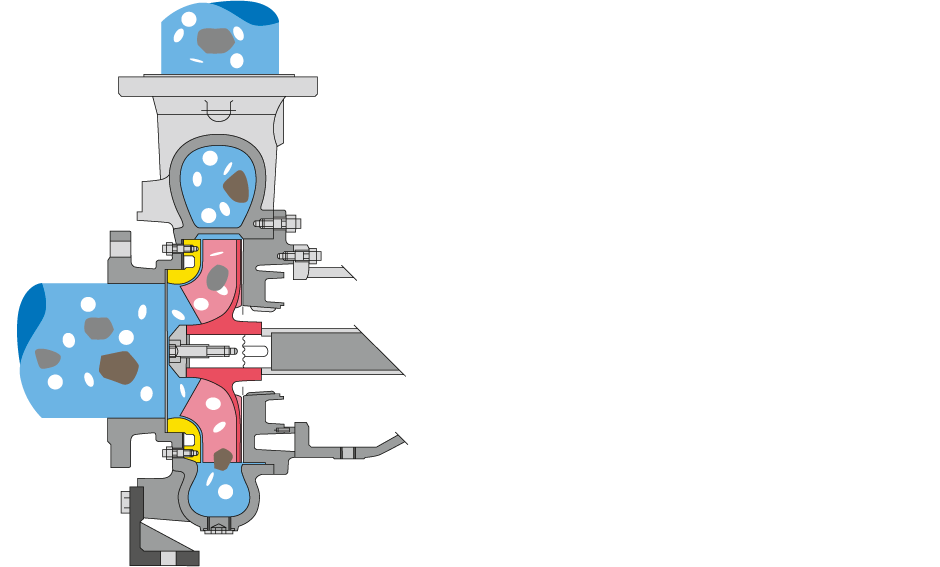

Hydraulik zu Prozess-Pumpen EO / EOS

Halboffenes Radiallaufrad mit Spezial-Profil – eine konsequente Weiterentwicklung des ursprünglichen Egger-Laufrades, Patent Nr. 269595, das die Gründung des Unternehmens im Jahre 1947 bewirkte. Resultat sind die heute bekannten Hydrauliken EO und EOS, die das Einsatzspektrum von Radiallaufrädern stark erweitert haben. Die EO- und EOS-Laufrad-Familie unterscheidet sich im Wesentlichen durch die Anzahl ihrer Schaufeln – die hydraulischen Eigenschaften sind nahezu identisch.

Die leistungsstarke Pumpe für homogene, feststoffhaltige Flüssigkeiten


Hydraulik zu Prozess-Pumpen EO / EOS

Förderung von Medien mit hohem Gasanteil – hohes Saugvermögen

Gewöhnliche Radiallaufräder sind bekannt für die begrenzte Förderung von Gasanteilen, welche zu einem starken Rückgang der Förderleistung oder sogar zum Abbruch der Förderung führen. Seit der Gründung im Jahre 1947 hat sich Egger mit dieser Problematik beschäftigt. Unsere spezielle Schaufelgeometrie gewährleistet die Förderung von Medien mit Gasanteilen bis 25 % vol. Sie ist in zahlreichen Reaktor-Loopanlagen der chemischen Industrie erprobt. Verbunden hiermit ist auch das hohe Saugvermögen, denn diese Hydraulikfamilie weist tiefe NPSH R-Werte auf.

Hoher, dauerhafter Wirkungsgrad durch nachstellbaren Laufradspalt – auch bei Verschleiss

Halboffene Laufräder besitzen eine fixe, gegenüberliegende Schleisswand. Der Spalt dazwischen ist entscheidend für die Förderdaten (Q,H,η). Bei verschleissenden Medien wird der Spalt immer grösser und bewirkt eine Reduktion der Förderkennwerte. Pumpen der EO- und EOS-Familie sind mit einer von aussen nachstellbaren Schleisswand ausgerüstet, mit der man den Laufradspalt wieder auf Originalmass zurücksetzen kann. So können die spezifizierten Original-Förderkennwerte wieder hergestellt werden und auf einen Austausch kann in der Regel auf längere Zeit verzichtet werden. Optional kann bei hohem Verschleiss auch der Gehäusedeckel mit einem auswechselbaren Verschleisseinsatz ausgerüstet werden.
